人工知能AIレーザーマーカー（ALJTFシリーズ）のプレリリースが整ってまいりましたので、その実力などをご紹介したいと思います。

AIレーザーでどのようなことができるかといいますと

１）ワークの角度を自動認識して、ワークが斜めでも正確に印字できます
２）特定のパターンマッチングを登録して、パターンに追随した印字ができます


このように従来のレーザーマーカーではなしえなかったシステムを構築することができます。

特に２）ができるレーザーマーカーは少ないのではないでしょうか？

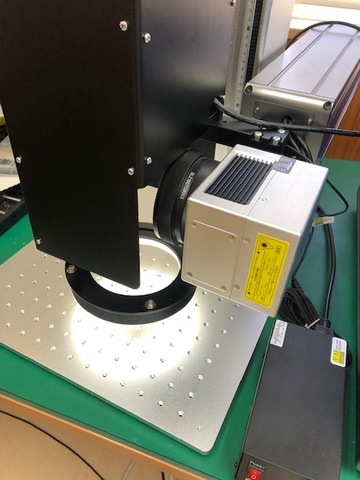

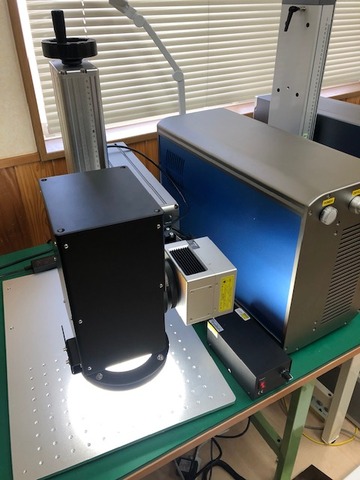

まずは外観です。




基本はAL20Fシリーズをベースにしています。
ご希望があればMOPAレーザーでも対応できます。

カメラ＋レーザー＋ガルバノ+調光器という構成です。

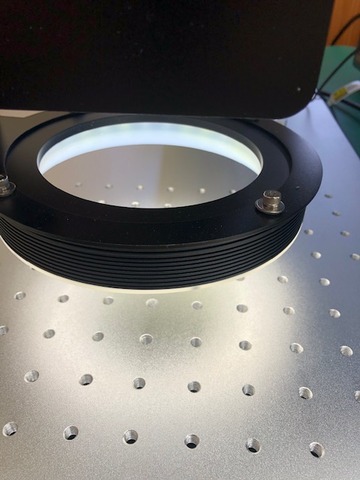

次に、リング照明です。
結構大きめの照明となっています。
リングの内径はφ１２０ｍｍです。

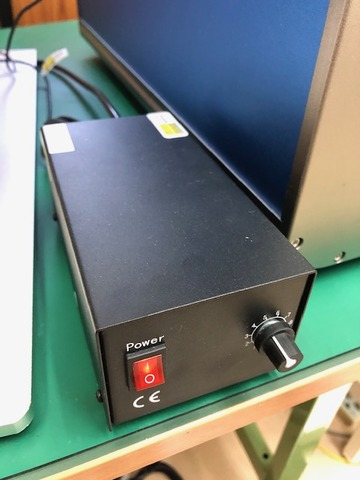

次に調光器です。
先ほどのリング照明を調光できます。





ヘッド部です。
レーザー光を横から当ててハーフミラーで垂直にしています。
内部はカメラが入っています。
カメラとレーザーをハーフミラーでハイブリッドしています。

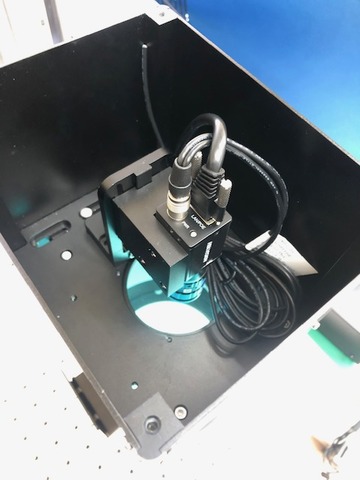

内蔵のカメラです。
被写体のエッジが綺麗にとれるようにあえて「モノクロカメラ」にしてあります。





では、早速どんな使い方ができるかレビューしていきましょう！

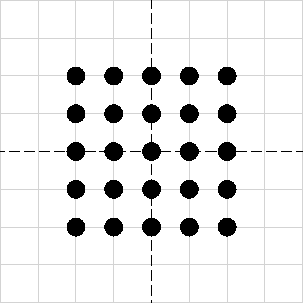

まずはテスト的に以下のように「丸」を５×５整列したものを印字します。




※配列作成という便利機能があるので、丸を１個描いて５ｘ５を指定するだけで簡単に作成できます

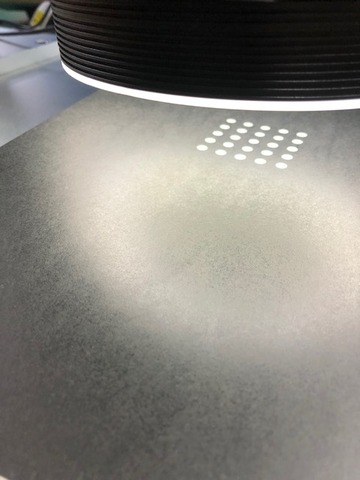

レーザー印字した様子です。
※リング照明が邪魔なので斜めから撮影しています

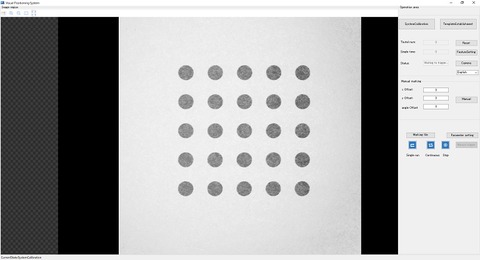

カメラ画像で見てみましょう。




このように綺麗に印字されている事がわかります。

次のパターンマッチングさせる「パターン」を登録します。


今回は下図のように「丸が２ｘ２」の状態をパターンとして登録します。





パターンマッチングを開始すると、すぐにパターンを認識してくれます。

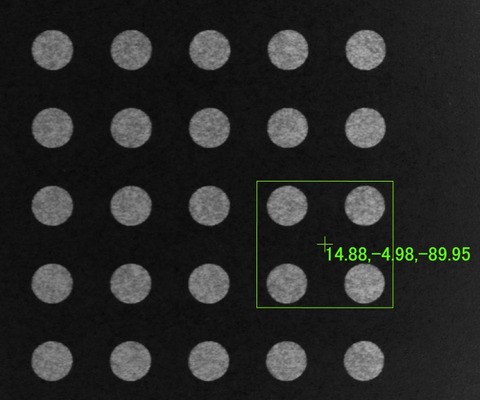

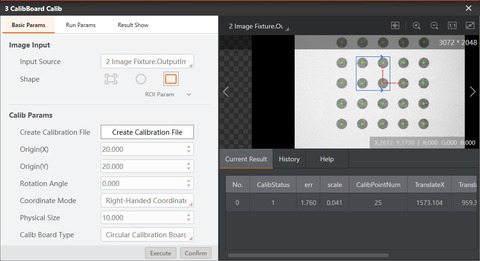

ここでは以下のように右下の方の「２ｘ２」を認識しました。





認識するパターン数は「１」にしていますが、複数もできます。

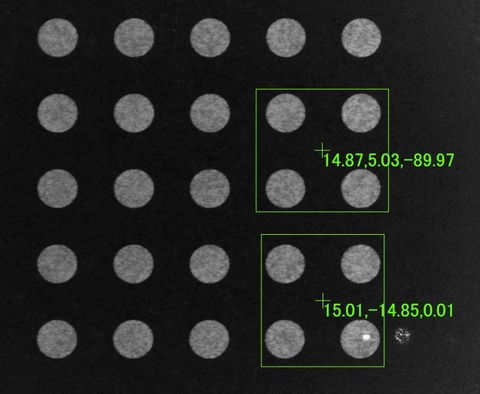

仮に「２」とすると



ランダムに２個、パターンを認識してくれます。



ではこのパターン認識に対して「A」という文字を印字してみましょう。

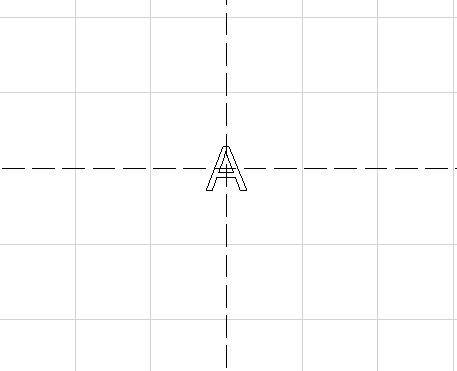

中央に「A」というテキストを配置したデータを作成します。



このデータでマーキングスタートすると・・・

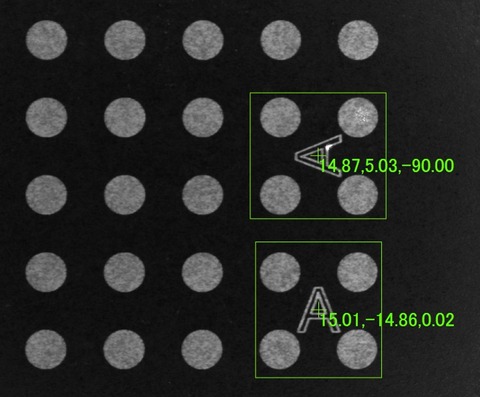

パターンの一致した位置の中央に「A」が印字されました。

おや？上の「A」が横になっていますね・・・

実はこれはパターンマッチングが「丸の２ｘ２」としているため
マッチング結果が０度、９０度、１８０度、２７０度で区別がつかないためです。
上の「A」は角度-９０度、下の「A」は角度０度でパターン認識したことになります。

少し事例としてはややこしくなりましたが、色々なシステムに利用できそうなのはお分かりいただけたかと思います。


このAIレーザーであれば

１）ワークを固定する治具が不要になる
　　ポンと適当にワークを置いて印字ができますね

２）複数個を同時にポンと置いて印字ができる

そんな利用シーンが想定されます。


本格的な固定治具を作るのにも１００万円近くかかることも多いと思いますので、十分元が取れる便利なレーザーかと思います。
