円状のワークに合わせて文字を印字する方法をご紹介します。

今回はこの水道メーターの真鍮部分にマーキングします。

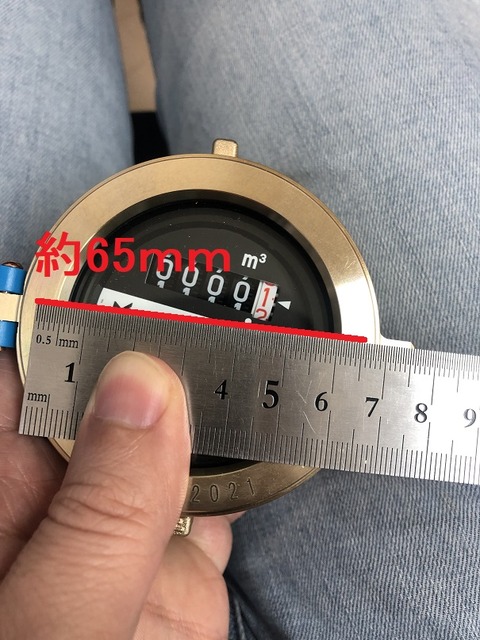

まずはワークの直径を測定しましょう。

中央値は６５ｍｍのようです。




それではソフトでデータを作ります。

まずは直径６５ｍｍの円を作ります。

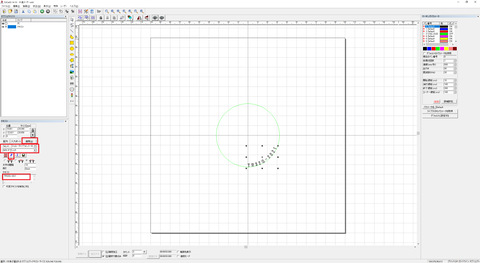

次にテキストを作成するのですが、ドラッグするときに円に重なるように配置するとテキストがくっついてくれます。

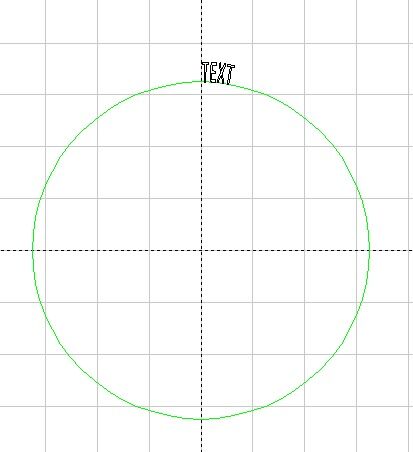

円にくっついた状態です。

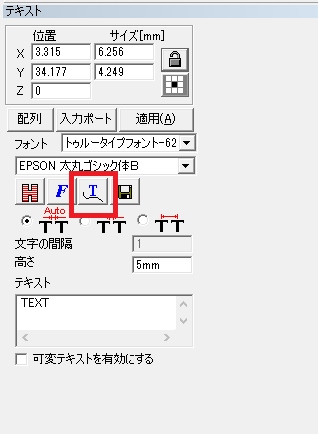

くっついたテキストをクリックして、プロパティ画面で
下のボタンが表示されますのでクリックします。

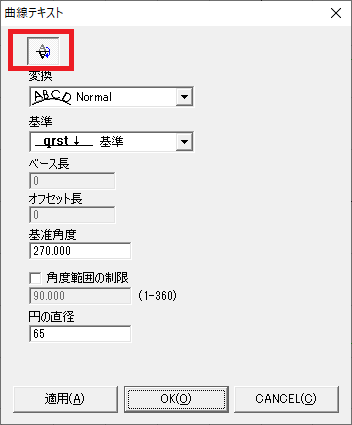

ここでパラメータを色々設定して目的の位置や形にします。

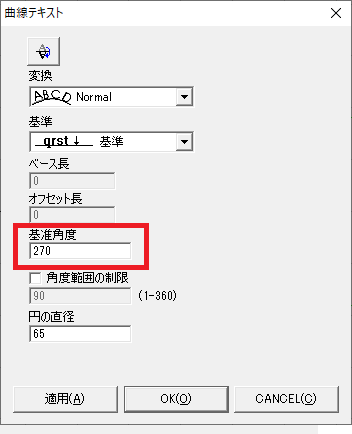

まずは円の下側にテキストをもっていきたいので、基準角度をとりあえず「270」度と入力します。

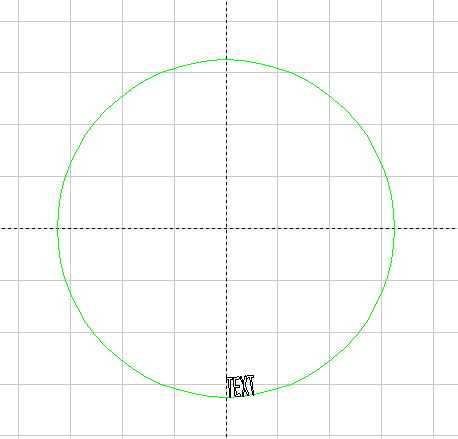

そうすると、テキストが下の位置に移動します。

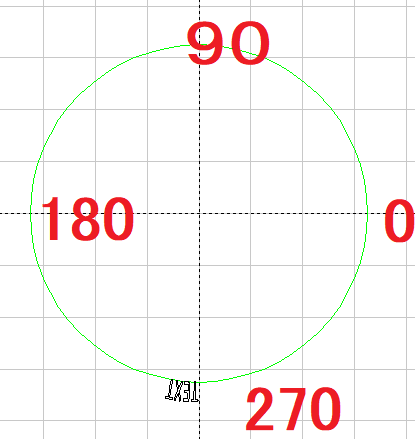

角度は、右横が０度基準で、真上が９０、左横が１８０、真下が２７０ということです。

文字が逆さまになっているので、上下反転させます。
上下反転は下のボタンを押すと反転してくれます。




上下反転してくれました。





あとは、フォント、印字したい文字を入力します。
このとき注意点として、文字の間隔は下の「F」ボタンの「文字の間隔」にて調整してください。
ここでは２ｍｍとしました。

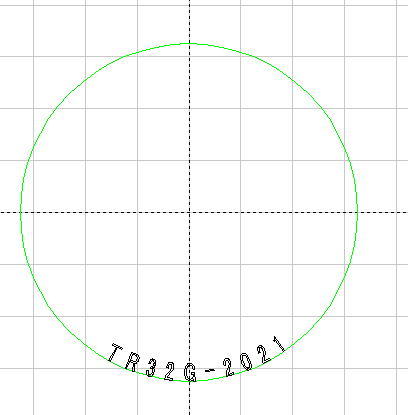

このままではちょっと右に寄っているので、先ほどの基準角度を270としたのを240に修正します。

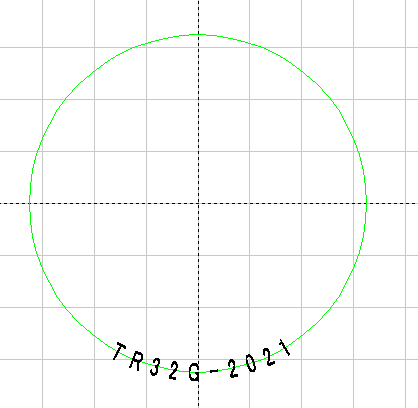

良い感じの配置となりました。

ただこのままでは文字が円の「内側」に配置されていますね。
直径６５ｍｍは中央値でしたので、文字もこの円の中央に配置した方が良さそうです。

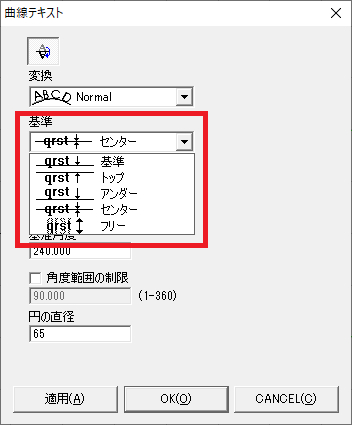

再度先ほどの「F」ボタンにて「基準」から「センター」を選択します。
円弧の「内側」「外側」「センター」など指定できるのでとても便利です！！

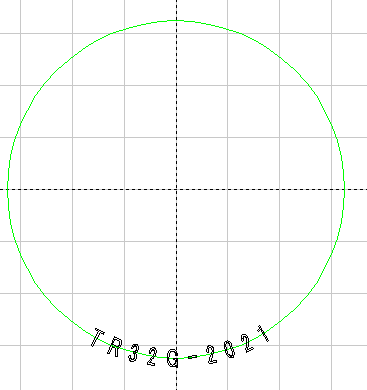

綺麗に円弧の「センター」に配置されました。




あとは文字の内部を塗りつぶして印字したいので、いつもどおり「塗りつぶし」ボタンで設定します。
今回は塗りつぶしピッチを0.01ｍｍ間隔としました。




いちお文字はこれで完成です。

ただこのままでは円も一緒に印字されてしまいますね。
円は描画しないように「見えない設定」にしましょう。
設定は簡単です。

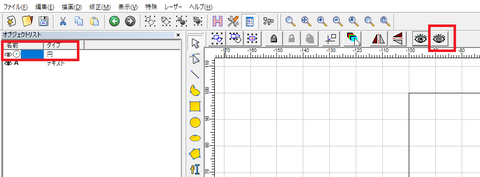

左上のオブジェクトリストで円を選択して「目をつぶる」ボタンを押すだけです。

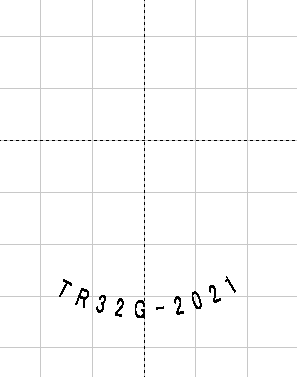

円が消えました。





※実際は「選択したものだけを描画する機能」があるので、テキスト文字だけ選択して印字すればよいので、慣れるとこちらが簡単ではあります。


それでは実際に水道メーター（真鍮）にレーザー印字しましょう。





黒いカスがどうしても出ますので、軽く布で拭くと綺麗になります。
※アルコールで拭くのがお勧めです




今回は文字列内の「2021」などは固定数字としましたが、カウントアップ設定にして「0001」「0002」「0003」など連番にすることもできます。

水道メーターのメーカー様にも大変ご満足いただける仕上がりとなりました。

現状は打刻機で人力でされているようで印字品質にむらもあり、また作業者のご高齢化も進んで大変のようです。。
