今日はレーザーマーキングの深度や幅の測定をしたく、宮崎工業技術センターを利用させてもらいました！

いつもスイッチング電源のEMCテストなどでお世話になっております。

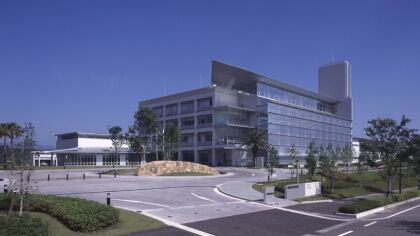

↑宮崎工業技術センター、ご立派な施設です。。うらやましい。。


ミツトヨの精密測定器を利用させて頂きました！
お値段を聞くとなんと２０００万円以上！　お高い！
（でも性能と操作性はやはりお値段なみでありました）



まずは20Wの場合のスポット径を見てみます。
※ワーク板（素材）は「ステンレス」

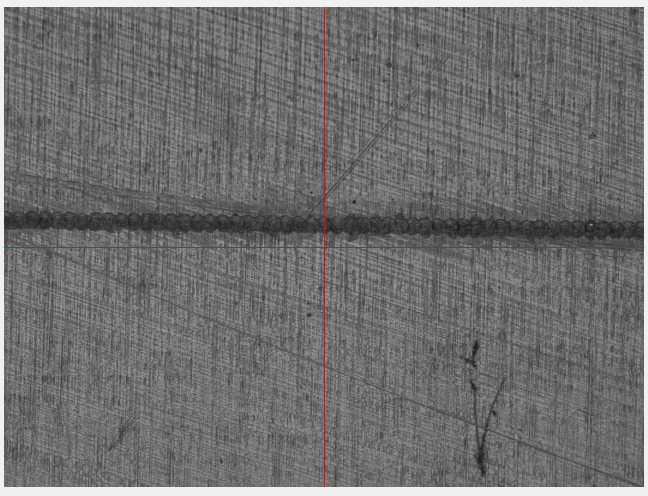

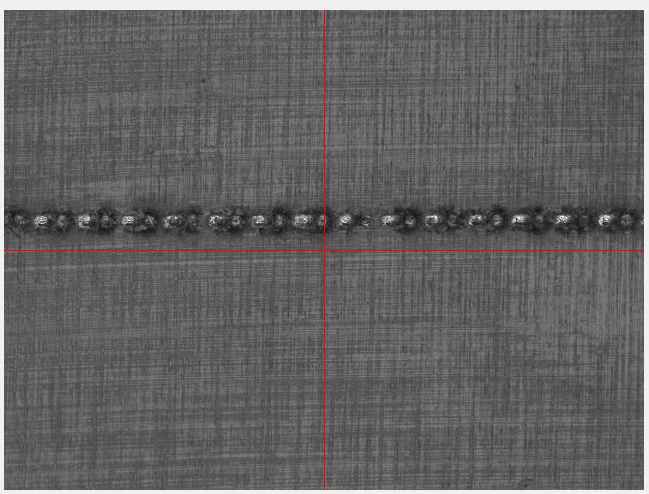

↑※わかりやすいように、スピードを速くして間隔を空けています

スポットを拡大して

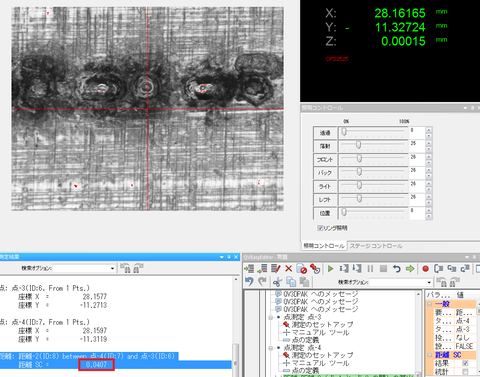

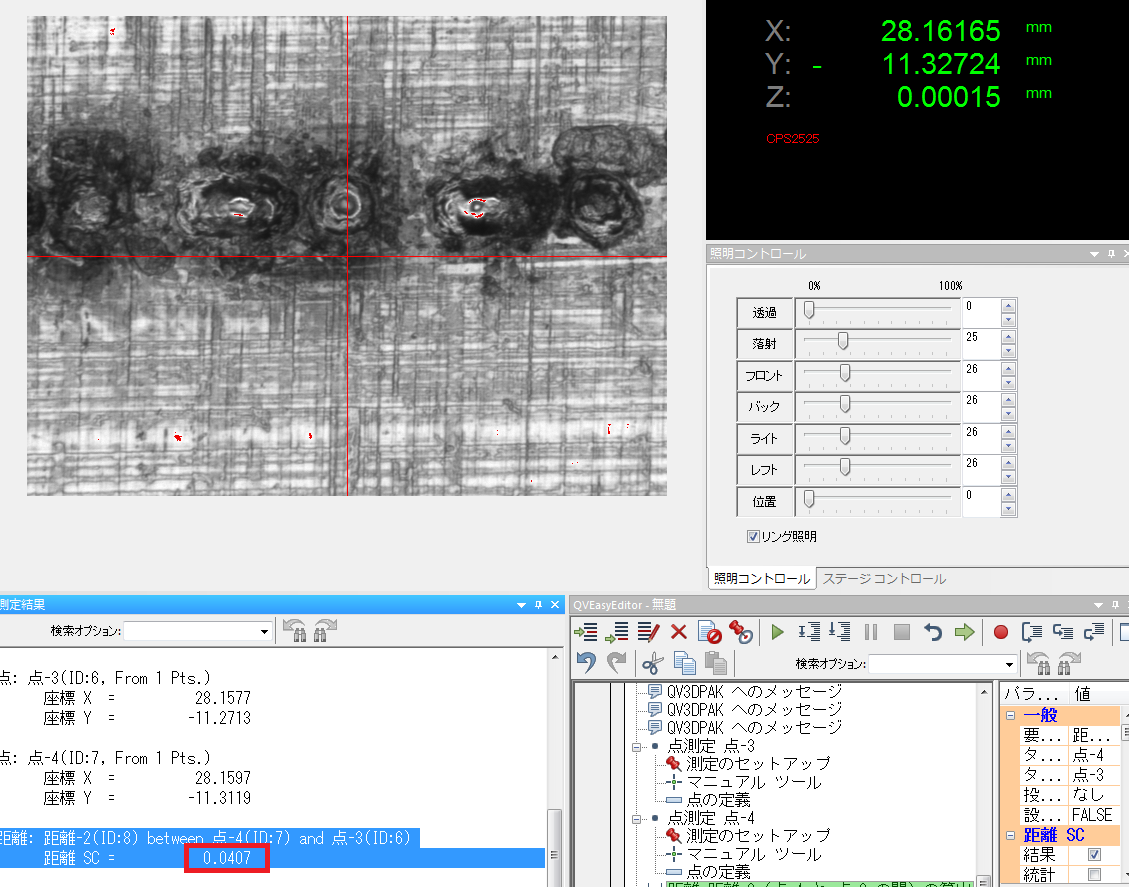

左下に、0.0407（ｍｍ）とありますので、約40um でした。

20Wのレーザー発振器からのビーム径が20umなので、まあ良いところでしょう。


次に３０Wレーザーの方を見てみました。



拡大して

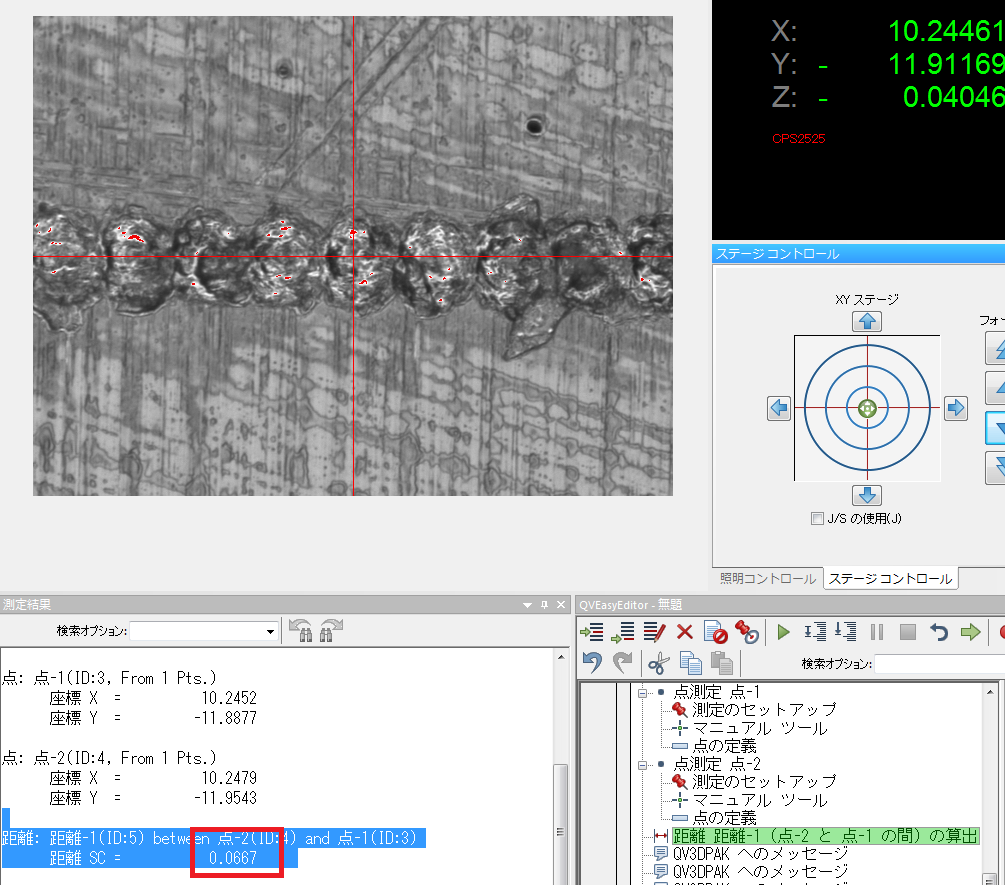

0.0667（ｍｍ）とありますので、約66um でした。

30Wのレーザー発振器の理論スポット径は40umなので、概ね合っていると思います。

以上で２０W、３０Wのスポット径が確認できました。



次にレーザーの深度（どれくらい掘れたか）がどれくらいあるのか調べました。

深度は素材によっても変わってくるので、いちお色々な素材でテストしてみました。

用意した素材は、上から銅、鉄、アルミ、亜鉛、ニッケル、鉛、そしてステンレスの７種類です。

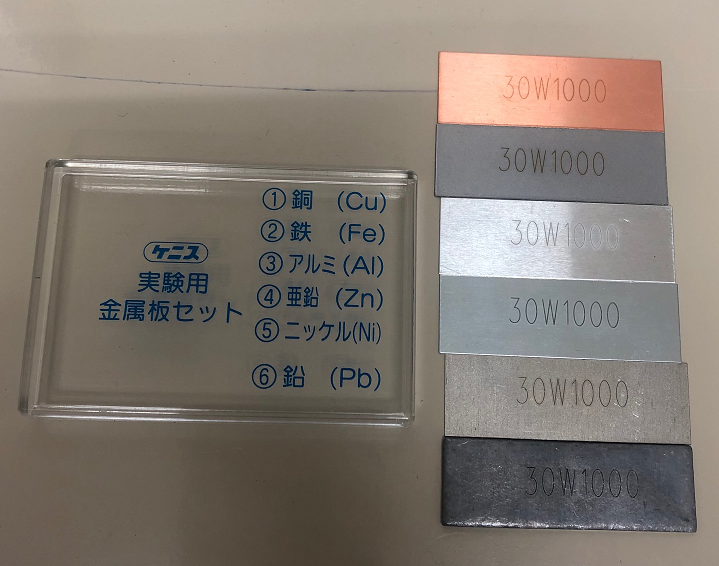

↑銅、鉄、アルミ、亜鉛、ニッケル、鉛は便利な実験セットを購入♪

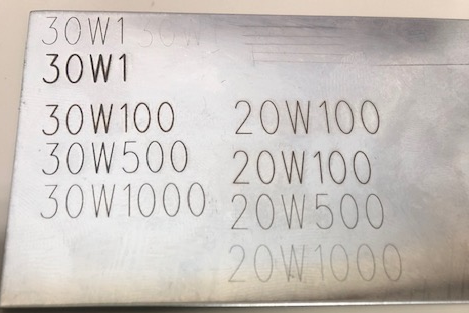

↑ステンレス（SUS)素材


全部のデータは載せきれない（HP上でその内公開します）ので、とりあえず深度が比較的しっかりでていた亜鉛とアルミのデータをご紹介

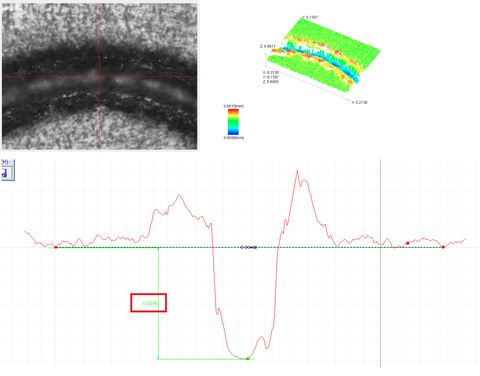

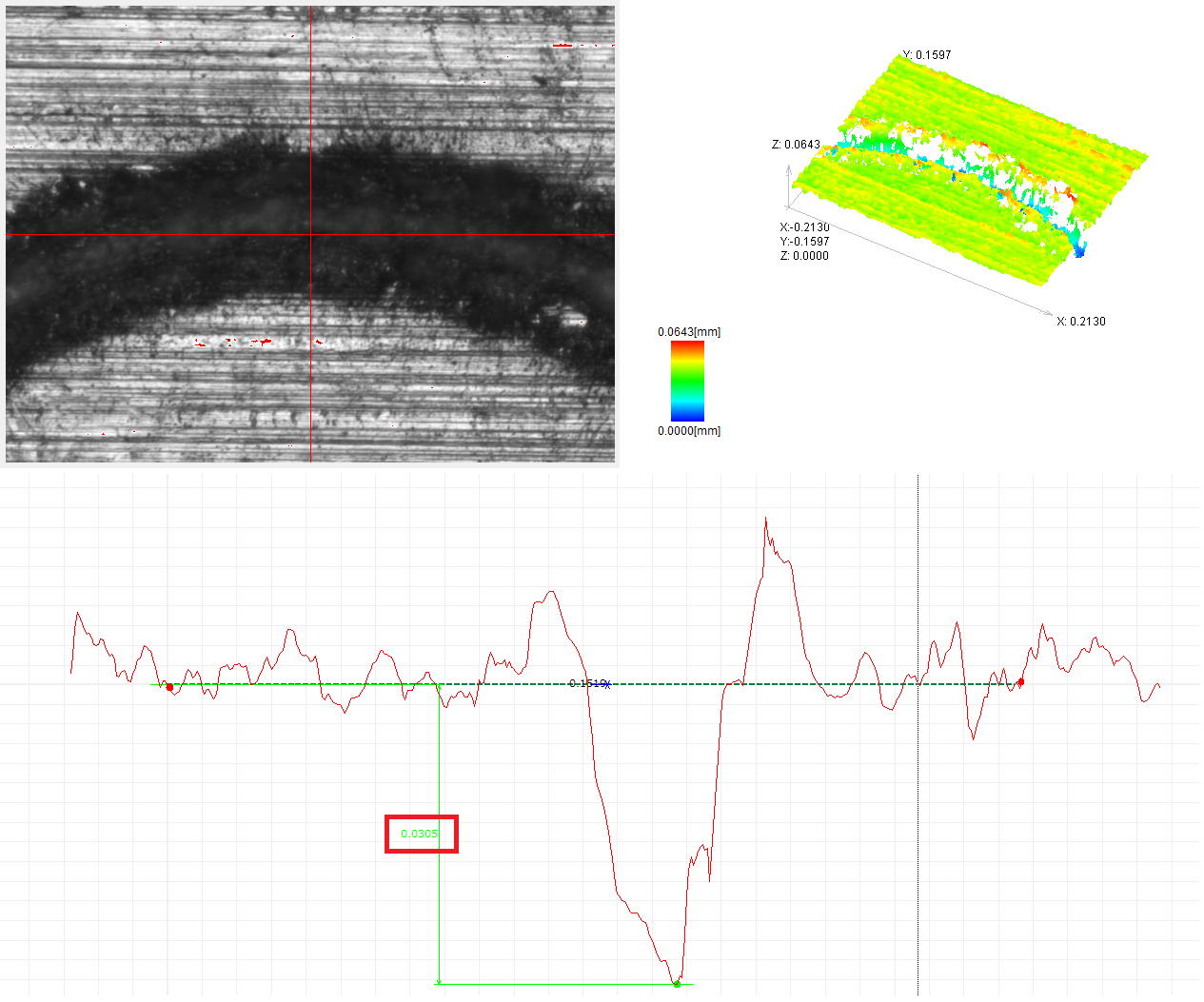

亜鉛の場合




深度は約30umでした。


次にアルミの場合





深度は同じく約30umでした。

今回は３０Wレーザーで、スピードは少し早めの1000ｍｍ/秒としました。
深度はスピードをもっと遅くすれば当然深くなりますし、早くすれば浅くなります。

また素材によってはマーキングは出来ているが、実際は深度はあまり出ず、変色しているだけ、などもあることがわかりました。


情報は後日まとめて、HPにUPしていきたいと思います。
