以前の記事でレーザーでガラス加工について書きましたが、その後実験を進めていますのでご紹介したいと思います。

実験として3種類のガラスを用意しました。

①ソーダーガラス:厚み5mm
②ソーダーガラス:厚み10mm
③耐熱ガラス:厚み5mm

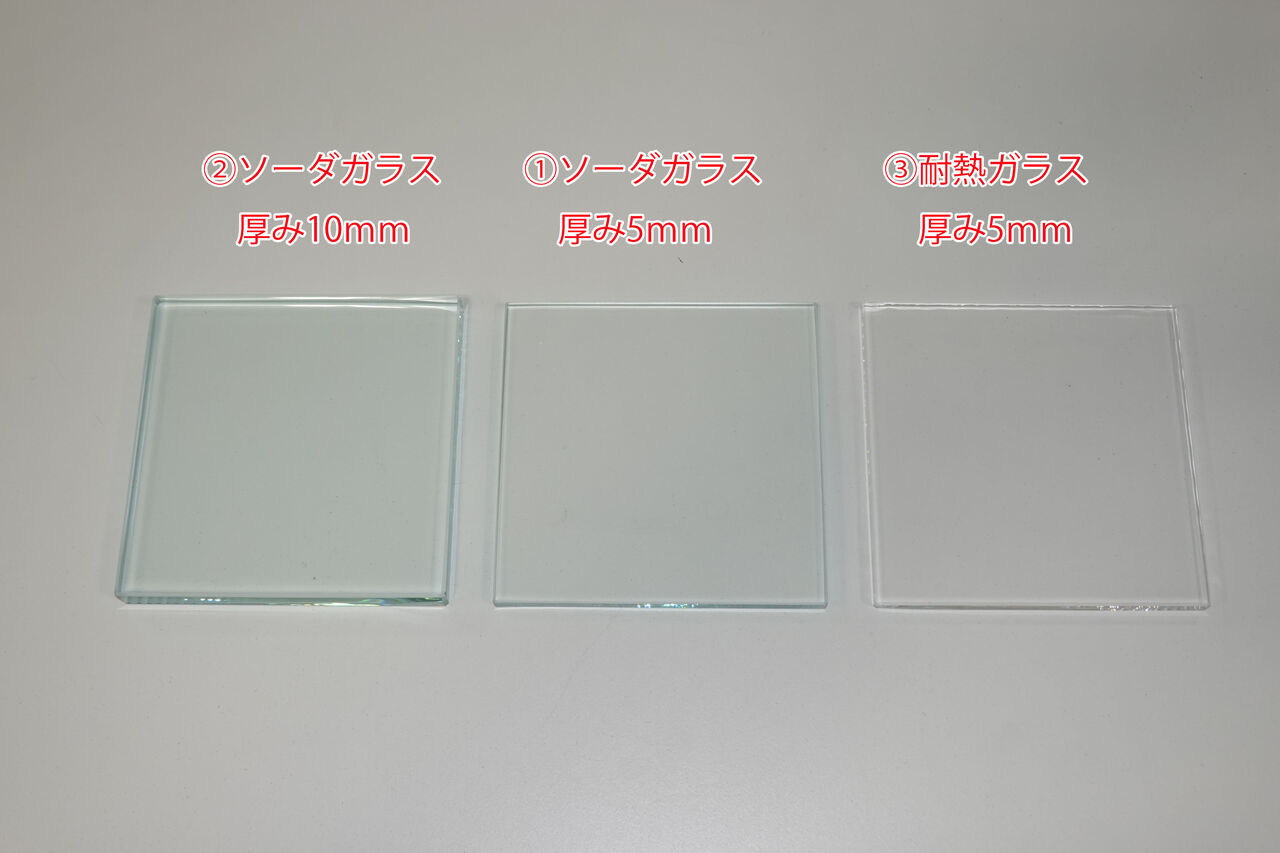

3種類ガラス


それぞれ念のため厚みを計測します。

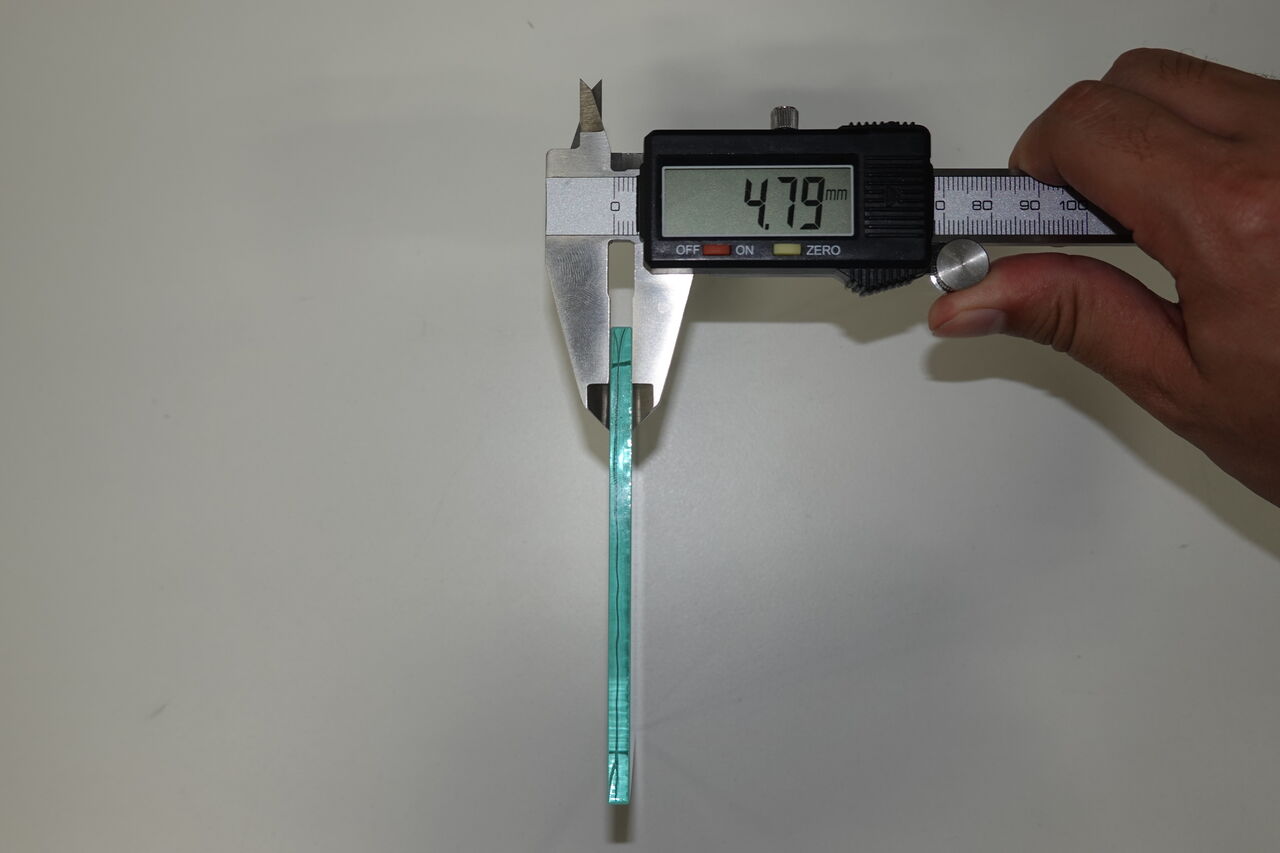

①ソーダーガラス:厚み5mm

①ソーダガラス 5t

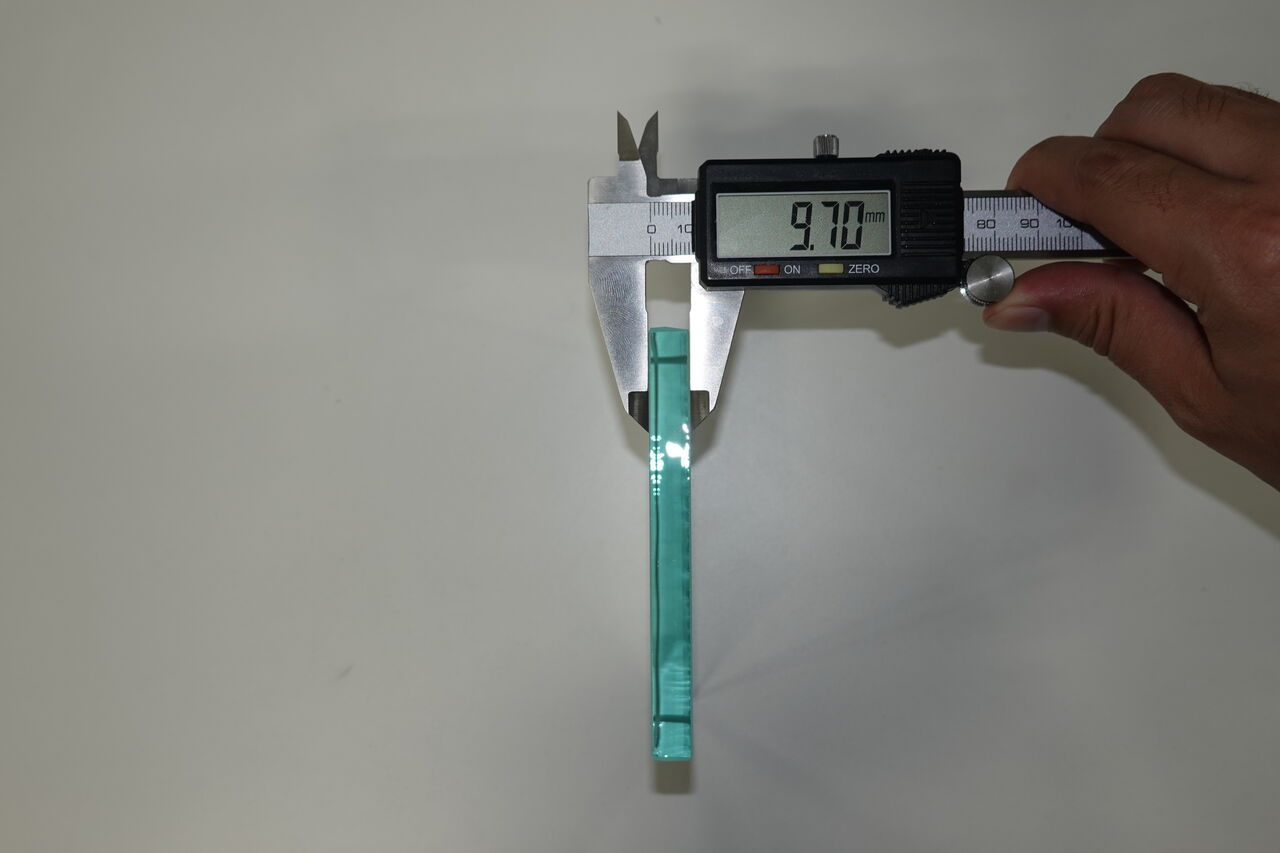

②ソーダーガラス:厚み10mm

②ソーダガラス 10t

10mmは結構ボリュームがありますね

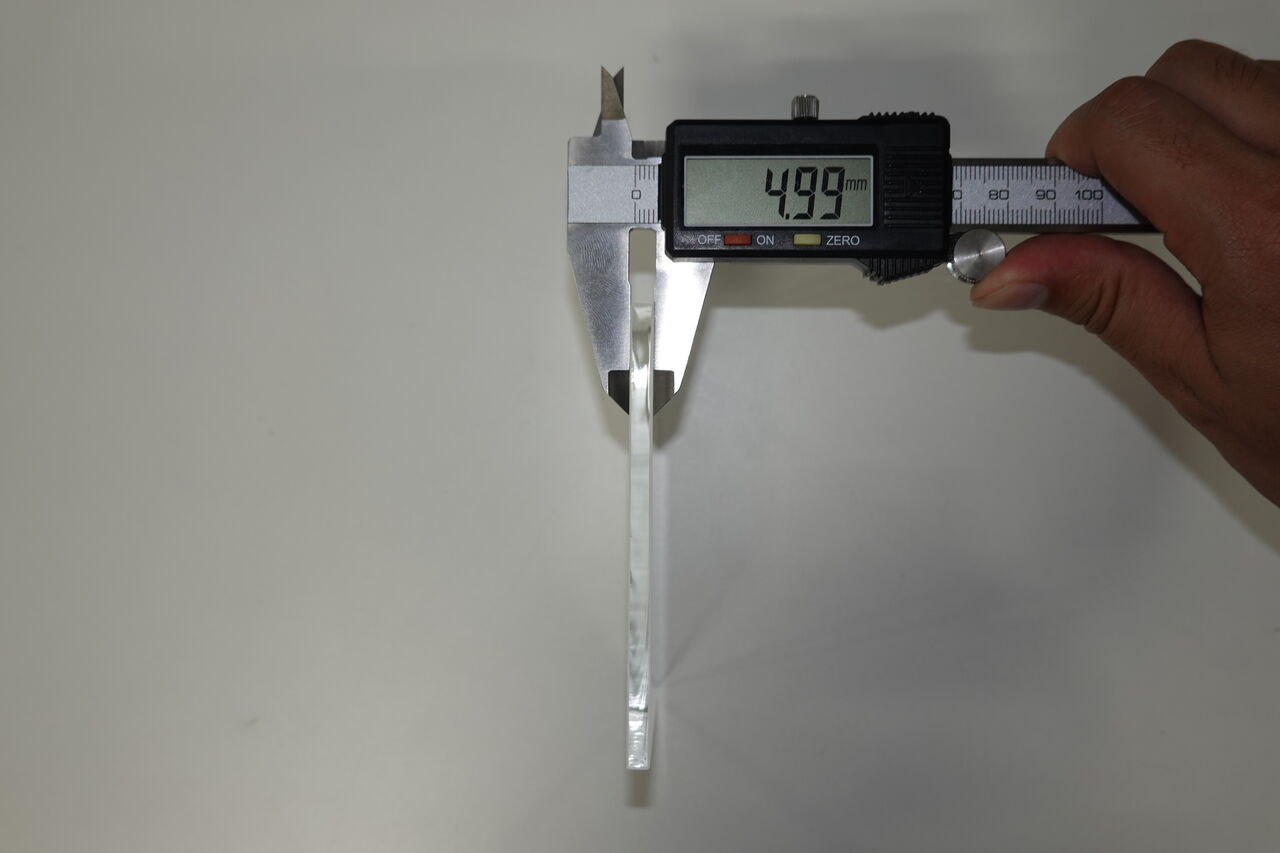

③耐熱ガラス:厚み5mm

③耐熱ガラス 5t


この実験用ガラス板をネットで買いましたが、結構高くつきました。


それではレーザーでガラス板の加工の様子です。
編集して1本の動画にまとめてみました。




耐熱ガラスは苦労しましたが、条件がわかれば綺麗にカットできます。

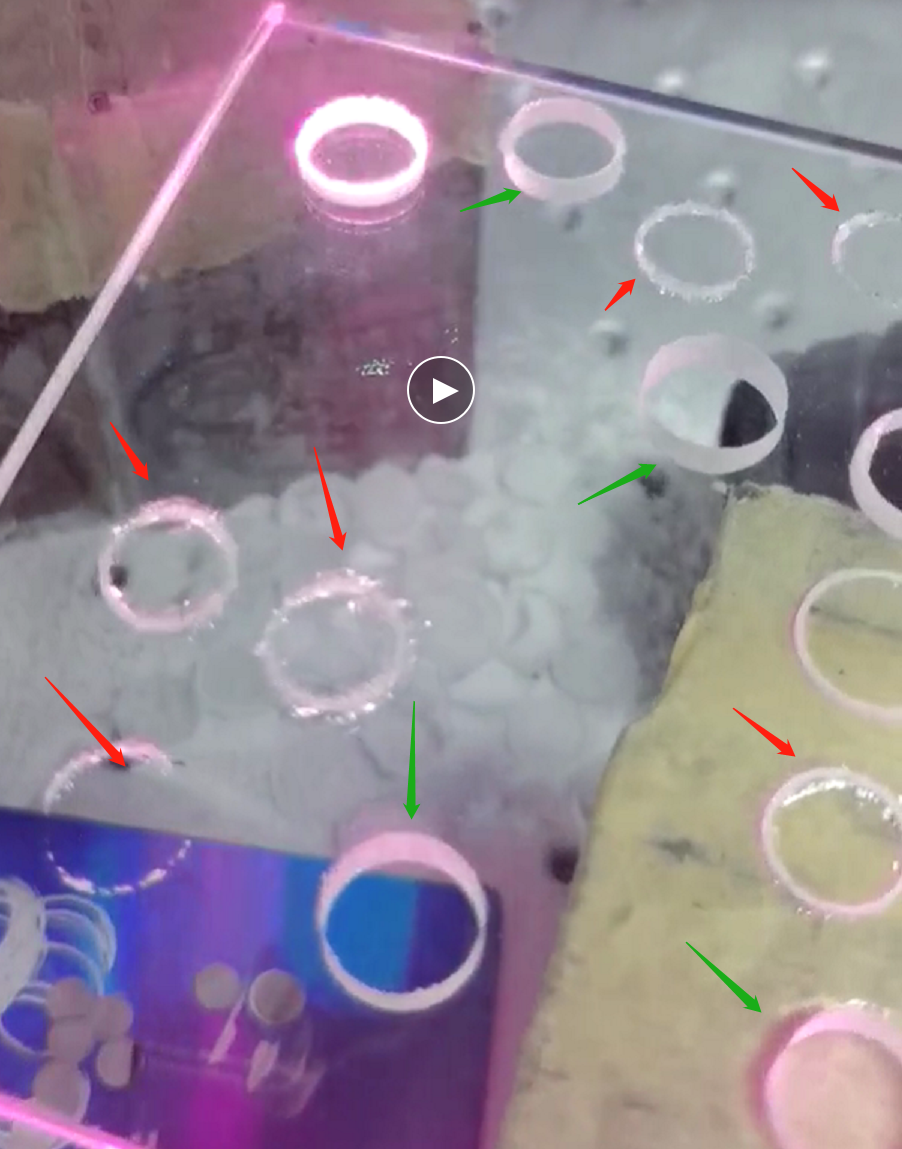

下は耐熱ガラスの苦労の後です。
赤が失敗、緑が成功です。

耐熱ガラス苦労の後

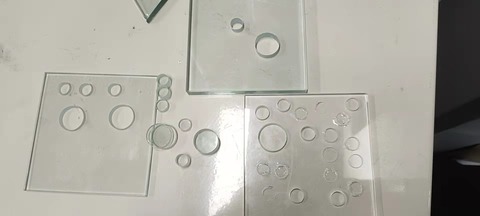

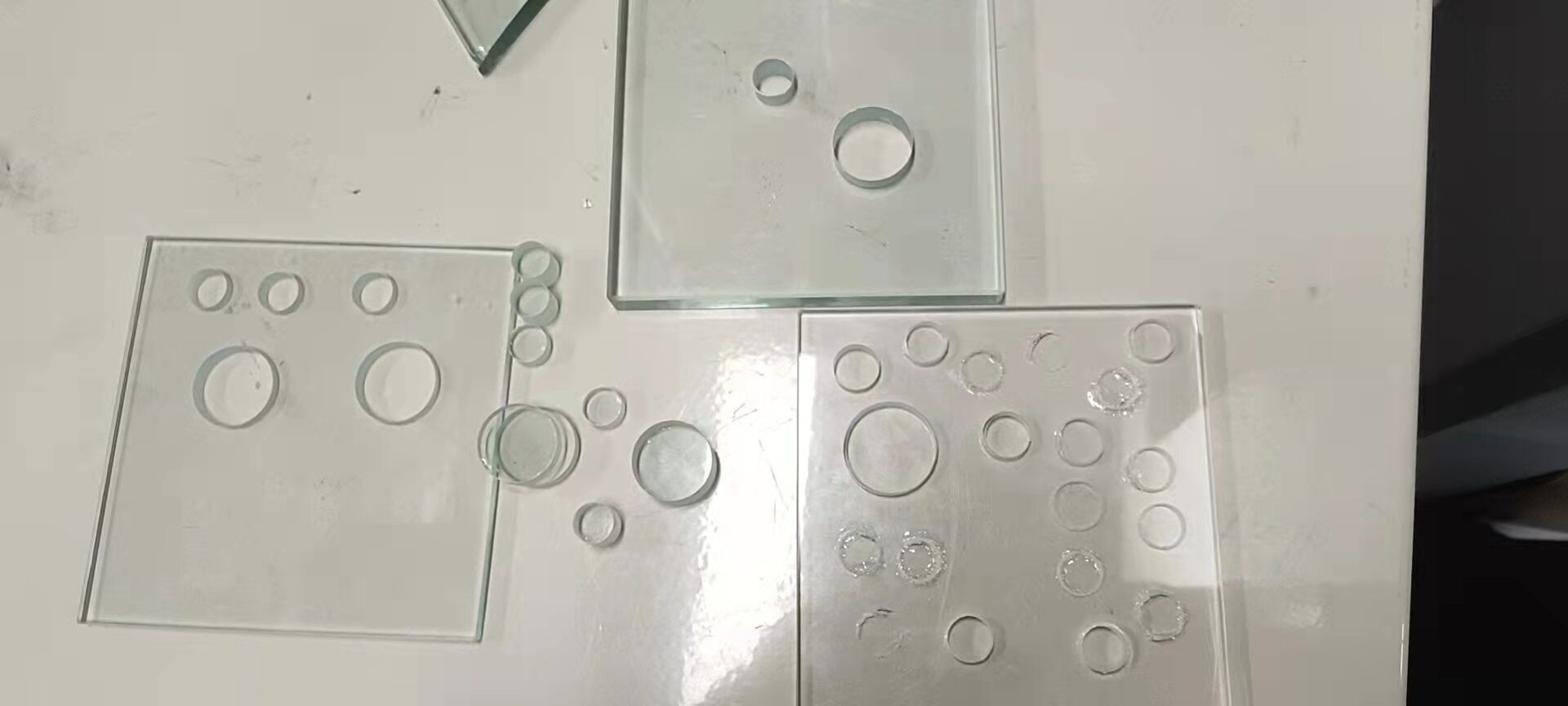

3種類のレーザー後の写真。

最後


実用化レベルに加工できてきています。
開発を進めていきたいと思います。

追記です。
後日、レーザー加工断面を拡大して見てみました。
t=10mmのソーダガラスです。

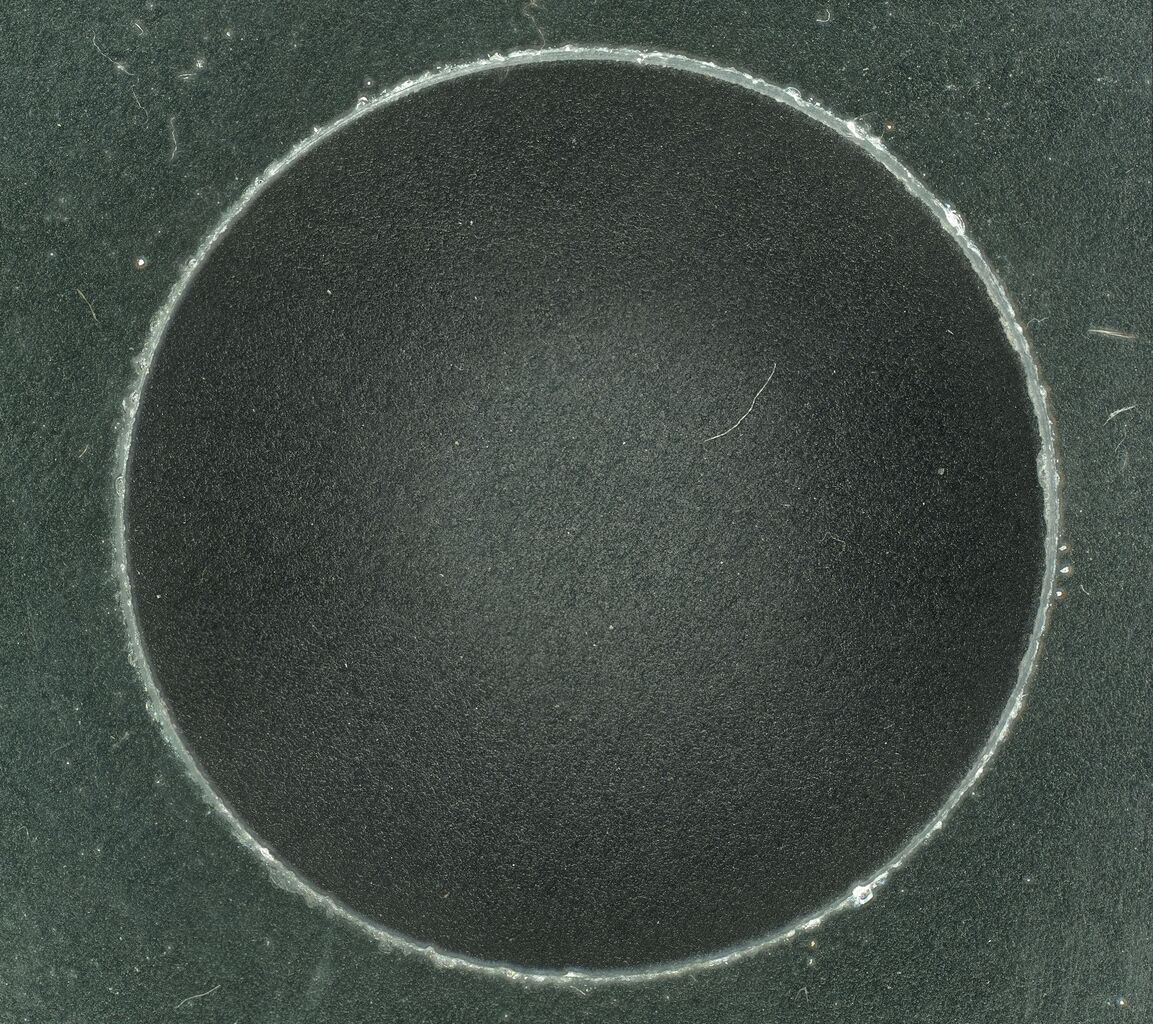

上からの写真。
加工穴拡大

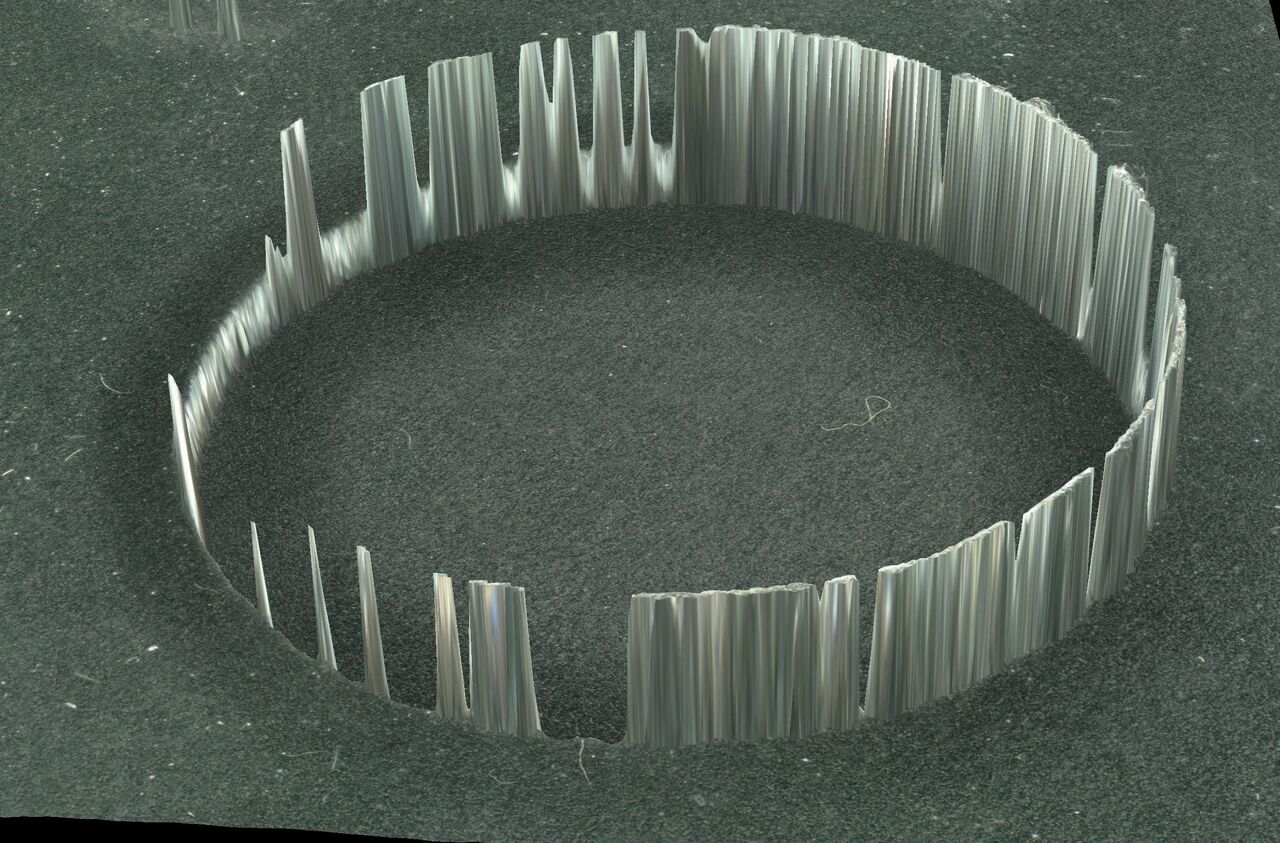

3D測定の写真。

断面-1

ヒビなど入らず綺麗にCUTできています。
品質面でもレーザー加工の方が一段上のレベルではないでしょうか。
