それでは今回は、出力ポートのご説明です。
その前にこちらの記事をまだ読んでいない方は、先に見ておいてください。
I/Oインターフェースを追加しました!(前編)~入門編
I/Oインターフェースを追加しました!(中編)~入力ポート編
新I/OインターフェースのDSUB25ピンのピン割り当てをもう一度確認しておきましょう。
出力ポートは上の表のPOUT0,1,2,3,4,5,6,7の8ポートになります。
この内、POUT0は「ガイド光のON/OFF」に内部で割り付けられているので使用できません。
またPOUT1はソフト設定でデフォルトで「マーキングエンド」信号としてあります(ソフトで変更は可能です)。
POUT1~7の7ポート
が実質任意に利用できるポートです。
ちなみに、POUT0は「ガイド光のON/OFF」に、POUT1は「マーキングエンド」の設定の確認は以下で行うことができます。

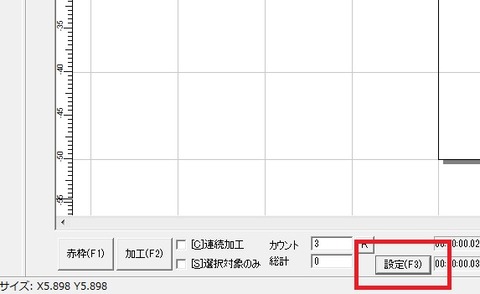

画面下の「設定」ボタンを押して

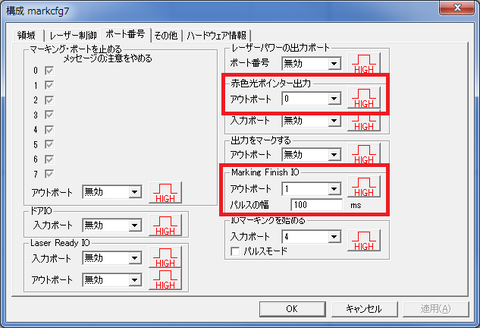

ポート番号タブを選び、以下の通りそれぞれ0番と1番が選択されているのを確認して下さい。
このPOUT0は、ハードウェアで決まっていますので変更しないようにしてください。
マーキングエンドはデフォルトでPOUT1の設定になっていますが、例えばPOUT2に変更などしてもかまいません。
またPOUTの回路図は以下の通りで、フォトカプラによるオープン出力です。
お客様側では、通常プルアップをして信号を取り込んで下さい。
※プルアップ抵抗はフォトカプラON時に1mA程度流れるような電圧、抵抗にしてください
それでは出力ポートの利用方法の説明です。
(そもそもですが・・)
基本的にはマーキングエンド信号以外はあまり利用する機会は少ないと思います。
マーキングエンド信号はマーキングを終わったことを示す信号になるので、大部分はこの信号を取り込めば良いはずです。
まずメニューの「描画」-「出力ポート」を選択します。

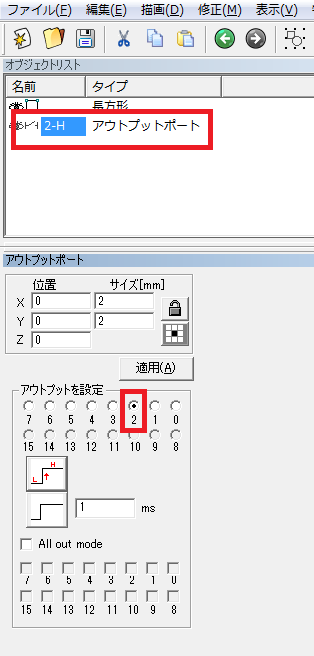

インプットの時と同じように、オブジェクトリストの最下に「アウトプットポート」が追加されますので、出力したいPOUT番号をクリックして「適用」ボタンを押します。
このとき、出力をHighとするかLowとするかも設定可能です。
HIGHで出力
LOWで出力
また出力方法を、ノーマルかパルスかも設定可能です。
ノーマル出力
パルス出力 ※パルス場合はHIGHの時間もms単位で設定できます
上の例の設定では、四角を描画した後にアウトプット設定があるので、四角を描画した後にPOUT2番がHIGHになります。
またインプットと同様にオブジェクトリスト内を移動して、四角描画の前に移動したりもできます。
こうすれば、四角の描画の前にPOUT2が出力されることになります。
またアウトプットポートのプロパティの「ALL OUT MODE」にチェックを入れることで、複数の出力ポートを同時に出力することもできます。
↑この場合は、POUT2,3,4を同時に出力
以上が 出力ポート の使い方になります。
ご参考としてください!!
その前にこちらの記事をまだ読んでいない方は、先に見ておいてください。
I/Oインターフェースを追加しました!(前編)~入門編
I/Oインターフェースを追加しました!(中編)~入力ポート編
新I/OインターフェースのDSUB25ピンのピン割り当てをもう一度確認しておきましょう。
出力ポートは上の表のPOUT0,1,2,3,4,5,6,7の8ポートになります。
この内、POUT0は「ガイド光のON/OFF」に内部で割り付けられているので使用できません。
またPOUT1はソフト設定でデフォルトで「マーキングエンド」信号としてあります(ソフトで変更は可能です)。
POUT1~7の7ポート
が実質任意に利用できるポートです。
ちなみに、POUT0は「ガイド光のON/OFF」に、POUT1は「マーキングエンド」の設定の確認は以下で行うことができます。
画面下の「設定」ボタンを押して
ポート番号タブを選び、以下の通りそれぞれ0番と1番が選択されているのを確認して下さい。
このPOUT0は、ハードウェアで決まっていますので変更しないようにしてください。
マーキングエンドはデフォルトでPOUT1の設定になっていますが、例えばPOUT2に変更などしてもかまいません。
またPOUTの回路図は以下の通りで、フォトカプラによるオープン出力です。
お客様側では、通常プルアップをして信号を取り込んで下さい。
※プルアップ抵抗はフォトカプラON時に1mA程度流れるような電圧、抵抗にしてください
例) 5V場合 プルアップ抵抗4.7KΩ
24V場合 プルアップ抵抗24KΩ など
それでは出力ポートの利用方法の説明です。
(そもそもですが・・)
基本的にはマーキングエンド信号以外はあまり利用する機会は少ないと思います。
マーキングエンド信号はマーキングを終わったことを示す信号になるので、大部分はこの信号を取り込めば良いはずです。
まずメニューの「描画」-「出力ポート」を選択します。
インプットの時と同じように、オブジェクトリストの最下に「アウトプットポート」が追加されますので、出力したいPOUT番号をクリックして「適用」ボタンを押します。
このとき、出力をHighとするかLowとするかも設定可能です。
HIGHで出力
LOWで出力
また出力方法を、ノーマルかパルスかも設定可能です。
ノーマル出力
パルス出力 ※パルス場合はHIGHの時間もms単位で設定できます
上の例の設定では、四角を描画した後にアウトプット設定があるので、四角を描画した後にPOUT2番がHIGHになります。
またインプットと同様にオブジェクトリスト内を移動して、四角描画の前に移動したりもできます。
こうすれば、四角の描画の前にPOUT2が出力されることになります。
またアウトプットポートのプロパティの「ALL OUT MODE」にチェックを入れることで、複数の出力ポートを同時に出力することもできます。
↑この場合は、POUT2,3,4を同時に出力
以上が 出力ポート の使い方になります。
ご参考としてください!!
