今日はアルミ板にレーザー印字をご紹介したいと思います。

弊社製品にVRAYシリーズという大型電源があるのですが、それの試験治具を作ろう！

ということでこの治具のケースが出来てきたので、それにレーザー印字を施してみました。

治具ケースは、アルミ板で厚み１ｍｍです。

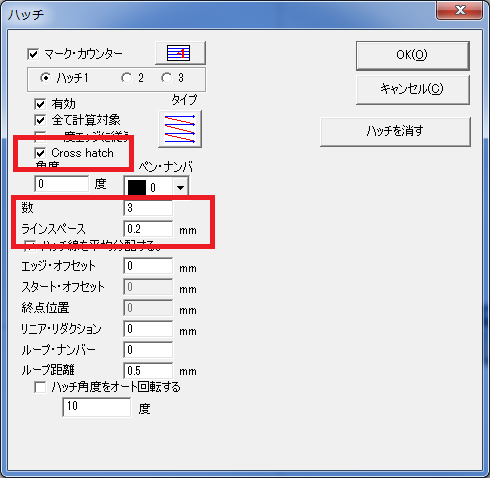

最初は文字設定は、ハッチ処理でライン数３、ラインピッチ0.2としてみました。

アルミハッチ最初


下の動画は、CH１～CH16までの連番の様子です
※ちょっと最初はピントがあってないですね、、、

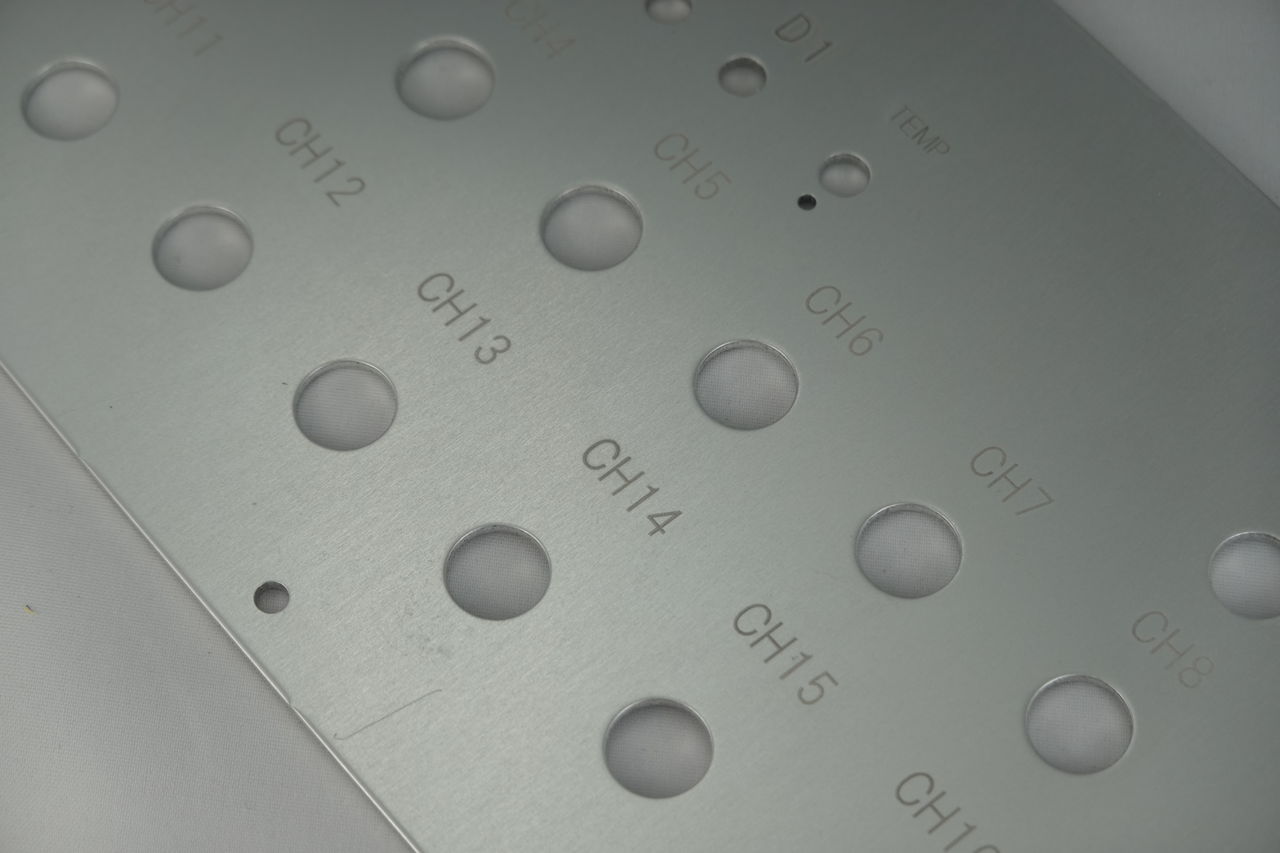

こちらが実際の印字の感じです。
う～ん、ちょっと薄いかな　





ということで、ライン数を２倍に上げてみます。
ライン数６、ラインピッチ0.1としてみました。

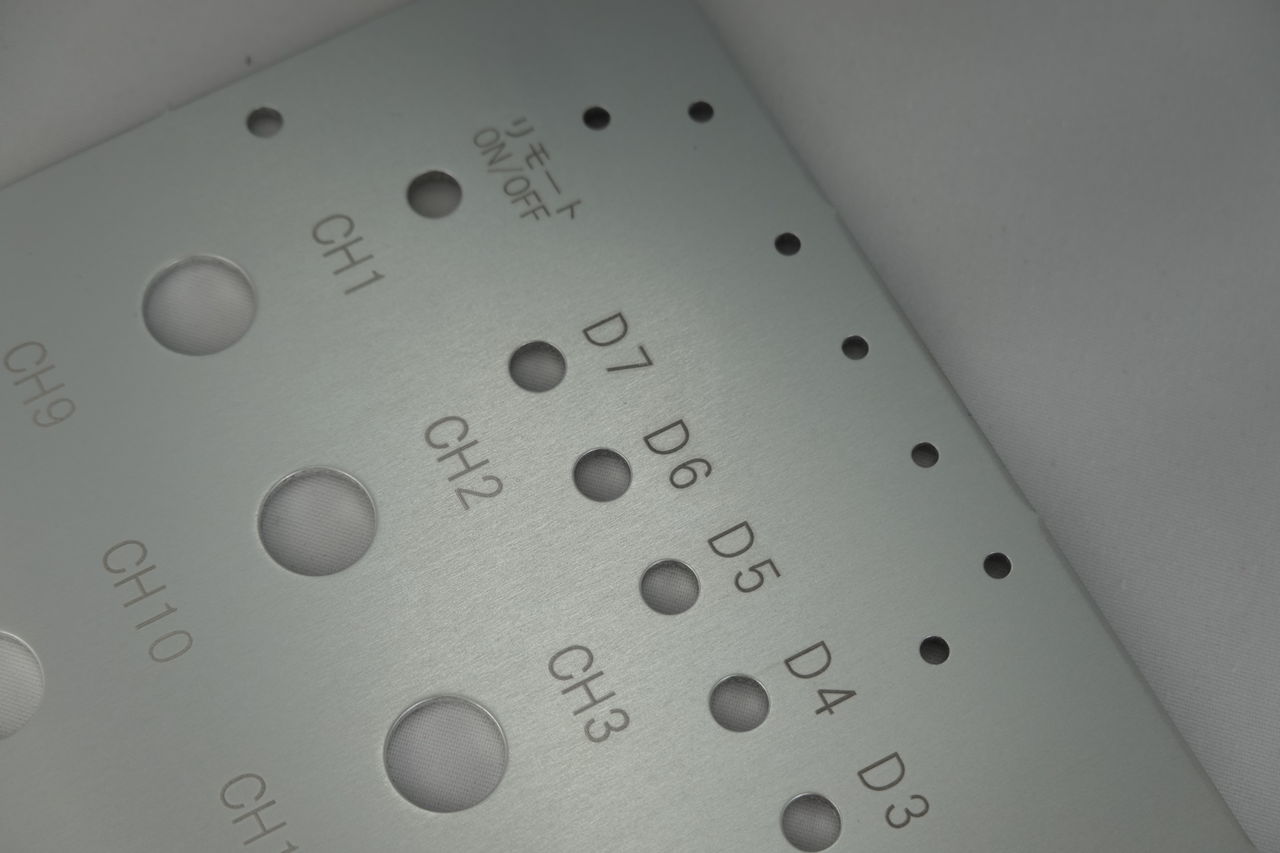

D１～D7がライン数を倍に上げた場合です。
違いがわかりますか？？

明らかにCH１～１６文字より「濃く、はっきり」となったかと思います。

これなら大丈夫そうです

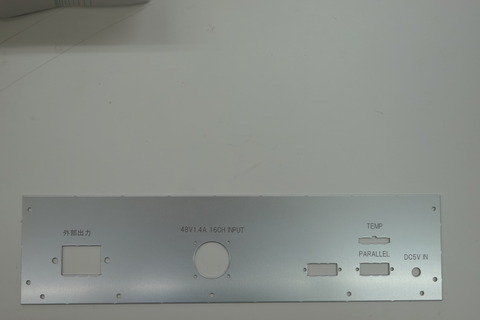

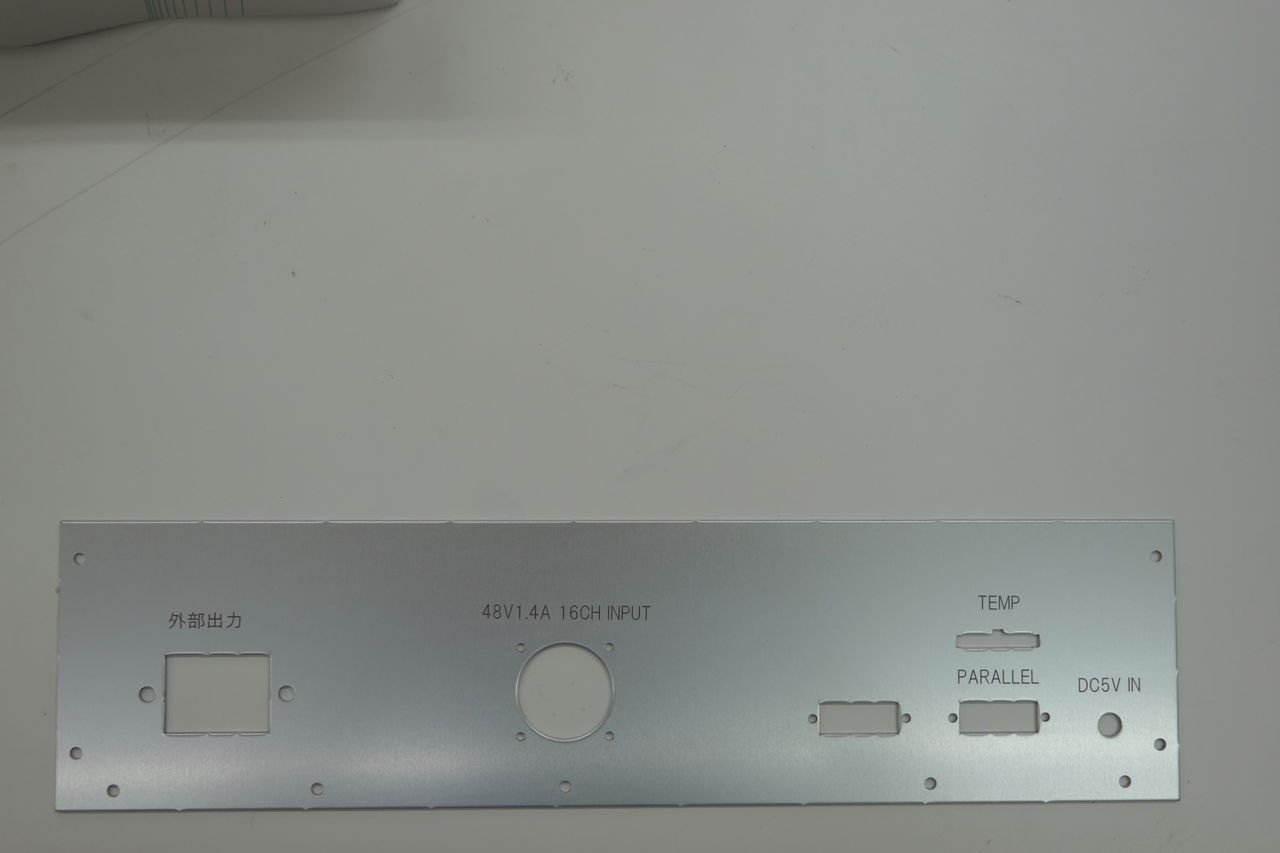

この調子で後面のアルミ板も印字終わりました～




ハッチ処理は、材料やお好みでライン数、間隔を調整してみて下さい。
